Zgrzyt przy zmianie biegu, opóźniona reakcja po ruszeniu albo wycie narastające wraz z prędkością często prowadzą do jednego podejrzenia: problemu ze skrzynią. To właśnie budowa skrzyni biegów decyduje o tym, jak moment obrotowy z silnika trafia na koła, jak zmienia się przełożenie i które elementy mogą się zużyć. Wyjaśniam, z czego składa się przekładnia, jak działa podczas jazdy, czym różnią się jej najpopularniejsze odmiany oraz jak rozpoznać pierwsze sygnały awarii.
Najważniejsze elementy przekładni i ich zadania w jednym miejscu
- Wałki i koła zębate przenoszą moment obrotowy oraz zmieniają jego przełożenie.
- Synchronizatory wyrównują prędkości obrotowe przed włączeniem biegu.
- Mechanizm wybieraka przekazuje ruch lewarka na odpowiednią przesuwkę i widełki.
- Olej przekładniowy smaruje zęby, łożyska i synchronizatory, a także odprowadza ciepło.
- Automat wykorzystuje między innymi sprzęgło hydrokinetyczne, przekładnie planetarne i sterowanie hydrauliczne lub elektroniczne.
Po co samochodowi skrzynia biegów
Silnik pracuje w określonym zakresie obrotów, a koła muszą obracać się zarówno bardzo wolno podczas ruszania, jak i szybko na trasie. Skrzynia pozwala dopasować te dwa światy. Na niskim biegu zwiększa moment obrotowy dostępny na kołach, a na wyższym ogranicza obroty silnika przy szybkiej jeździe.
Najprościej wyobrazić ją sobie jako zestaw kół zębatych o różnych rozmiarach. Duże koło napędzające małe daje większą prędkość obrotową na wyjściu, ale mniejszy moment. Odwrotna konfiguracja zapewnia większą siłę na kołach, dlatego pierwszy bieg służy do ruszania, a najwyższe przełożenia do spokojnej jazdy.
W pozycji luzu silnik może pracować, ale moment nie jest przekazywany na koła przez wybrane przełożenie. Bieg wsteczny wykorzystuje dodatkowe koło pośrednie, które odwraca kierunek obrotów. Z tego powodu w starszych konstrukcjach cofanie często wiąże się z charakterystycznym szumem, ponieważ koła zębate biegu wstecznego bywają proste, a nie skośne.
Z czego składa się manualna przekładnia
Manualna skrzynia jest mechanicznym zespołem zamkniętym w sztywnej obudowie. W środku pracują elementy wykonane z dużą dokładnością, ponieważ przenoszą wysoki moment obrotowy przy znacznych prędkościach obrotowych. Każda część ma własne zadanie, a zużycie jednego podzespołu może obciążać kolejne.
Obudowa, wałki i łożyska
Obudowa utrzymuje właściwe położenie wałków, chroni mechanizm przed zabrudzeniami i tworzy przestrzeń dla oleju. W zależności od auta może być wykonana ze stopu aluminium albo żeliwa. Wałek wejściowy odbiera napęd od sprzęgła, a wałek wyjściowy przekazuje go w stronę mechanizmu różnicowego lub wału napędowego.
W wielu skrzyniach znajduje się także wałek pośredni, na którym osadzone są koła przekazujące napęd pomiędzy wałkiem wejściowym i wyjściowym. Nie wszystkie konstrukcje mają identyczny układ. W samochodach z napędem na przednią oś skrzynia często tworzy wspólny zespół ze sprzęgłem głównym i mechanizmem różnicowym.
Wałki podpierają łożyska kulkowe, wałeczkowe lub stożkowe. Ich zużycie zwykle objawia się wyciem zależnym od prędkości jazdy, a nie od samych obrotów silnika. To ważne rozróżnienie, bo podobny dźwięk może pochodzić również z łożyska koła albo zużytej przekładni głównej.
Koła zębate i przełożenia
Koła poszczególnych biegów są zwykle stale zazębione. Oznacza to, że nie są przesuwane tak jak koła w prostych, starych przekładniach. Podczas wyboru biegu odpowiedni element zostaje połączony z wałkiem za pomocą sprzęgła kłowego i piasty synchronizatora.
Współczesne biegi do jazdy do przodu mają najczęściej koła zębate o zębach skośnych. Pracują ciszej i przenoszą obciążenie płynniej niż koła proste, ale wywołują również siły osiowe, które muszą przejąć łożyska. Dlatego właściwe smarowanie ma wpływ nie tylko na same zęby, lecz także na trwałość całego podparcia wałków.
Synchronizatory, przesuwki i widełki
Synchronizator nie wybiera biegu samodzielnie. Jego zadaniem jest najpierw wyrównać prędkość obrotową koła zębatego i wałka, a dopiero potem umożliwić ich bezudarowe połączenie. Wykorzystuje do tego powierzchnię stożkową, która działa jak małe sprzęgło cierne.
Ruch lewarka trafia przez cięgna, linki albo bezpośredni mechanizm na wybierak. Ten przesuwa widełki, widełki przesuwkę, a przesuwka współpracuje z piastą synchronizatora. Gdy pierścień cierny nie jest już w stanie wyrównać prędkości, pojawia się zgrzyt przy zmianie konkretnego biegu, najczęściej drugiego lub wstecznego.
Przeczytaj również: Hamowanie silnikiem - czy szkodzi autu i jak robić to bezpiecznie?
Uszczelnienia i smarowanie
Uszczelniacze wałków zatrzymują olej wewnątrz obudowy, a odpowietrznik wyrównuje ciśnienie powstające podczas nagrzewania. Nawet niewielki wyciek może z czasem obniżyć poziom środka smarnego na tyle, że łożyska i koła zębate zaczną pracować na granicy bezpieczeństwa.
Nie stosuję zasady, że każdy olej o podobnej lepkości będzie odpowiedni. Liczy się specyfikacja producenta, zwłaszcza przy skrzyniach z synchronizatorami wykonanymi z materiałów wrażliwych na niektóre dodatki. Zły olej może pogorszyć pracę biegów mimo prawidłowego poziomu.
Jak przebiega zmiana biegu
Podczas zmiany przełożenia kierowca najpierw odłącza silnik od przekładni za pomocą sprzęgła. Następnie mechanizm wybieraka ustawia odpowiednią przesuwkę, a synchronizator przez tarcie doprowadza współpracujące elementy do zbliżonej prędkości. Dopiero wtedy zazębiają się kły sprzęgła i napęd może zostać ponownie przekazany na koła.
Przykładowo, przy redukcji z trzeciego na drugi bieg koła i wałek wyjściowy obracają się szybciej w stosunku do elementów po stronie silnika. Synchronizator musi pokonać tę różnicę. Gwałtowne puszczenie sprzęgła przed zakończeniem wyrównywania prędkości powoduje szarpnięcie i dodatkowe obciążenie tarczy, poduszek oraz kół zębatych.
Nie warto wciskać lewarka na siłę. Opór może oznaczać problem z wysprzęglaniem, zużyty synchronizator, niewłaściwą regulację linek albo zbyt gęsty olej po zimnym postoju. Sama siła kierowcy nie rozwiązuje żadnej z tych przyczyn, a często przyspiesza zużycie mechanizmu.
| Objaw | Możliwy kierunek diagnostyki | Co ma znaczenie |
|---|---|---|
| Zgrzyt jednego biegu | Synchronizator, sprzęgło lub wybierak | Sprawdzenie, czy problem występuje także po rozgrzaniu |
| Wycie zależne od prędkości | Łożyska, koła zębate, poziom oleju | Porównanie hałasu podczas przyspieszania i hamowania silnikiem |
| Wyskakiwanie biegu | Zużyte kły, widełki, łożyska lub poduszki | Nie należy dalej przeciążać skrzyni |
| Trudność z każdym biegiem | Układ wysprzęglania albo regulacja wybieraka | Jeżeli silnik ciągnie po wciśnięciu sprzęgła, podejrzenie pada najpierw na sprzęgło |
Manualna, automatyczna i bezstopniowa konstrukcja
Określenie „skrzynia biegów” obejmuje kilka różnych rozwiązań. Z zewnątrz mogą pełnić tę samą funkcję, ale ich wnętrze, sposób sterowania i koszty napraw są zupełnie inne. Przed oceną usterki trzeba więc ustalić, z jakim typem przekładni mamy do czynienia.
| Typ przekładni | Najważniejsze elementy | Charakterystyka |
|---|---|---|
| Manualna | Koła zębate, wałki, synchronizatory, wybierak i sprzęgło | Kierowca sam wybiera przełożenie, a konstrukcja jest stosunkowo prosta |
| Klasyczny automat | Sprzęgło hydrokinetyczne, przekładnie planetarne, pompa, sterownik i pakiety sprzęgieł | Zmienia biegi bez pedału sprzęgła, ale wymaga precyzyjnej hydrauliki i właściwego oleju |
| Dwusprzęgłowa | Dwa sprzęgła, dwa tory przekazywania napędu i mechatronika | Jedno sprzęgło obsługuje zwykle biegi nieparzyste, drugie parzyste |

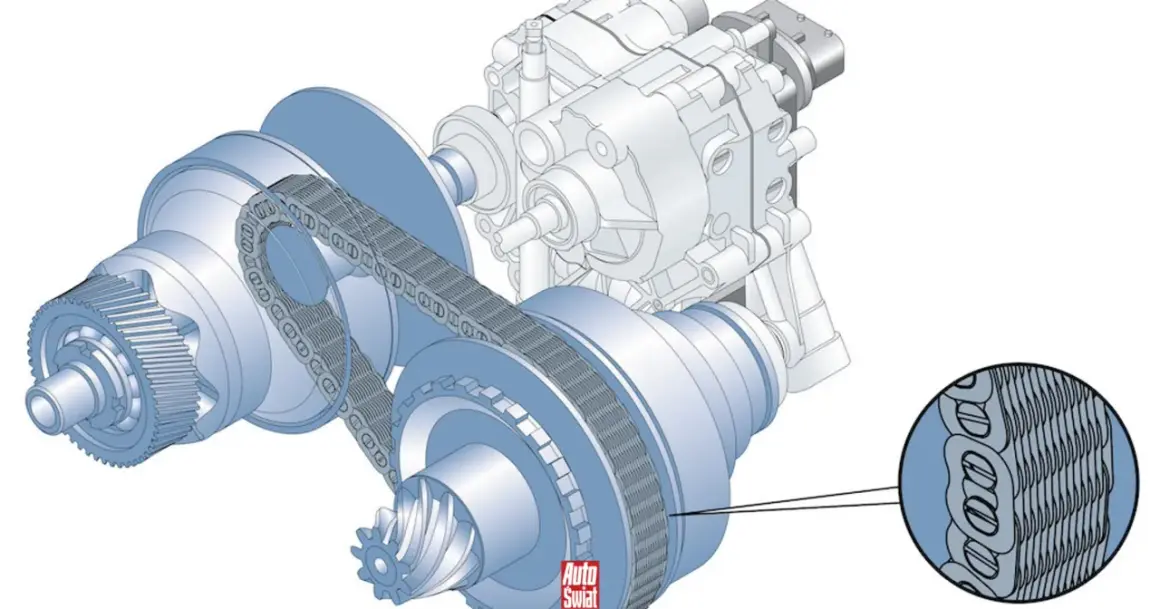

| Bezstopniowa CVT | Dwa koła pasowe o zmiennej średnicy oraz pas lub łańcuch | Nie korzysta z klasycznych, stałych przełożeń, lecz płynnie zmienia ich zakres |
| Zautomatyzowana manualna | Mechaniczna przekładnia podobna do manualnej, siłowniki i sterownik | Nie ma klasycznego pedału sprzęgła, ale zachowuje wiele cech zwykłej skrzyni ręcznej |

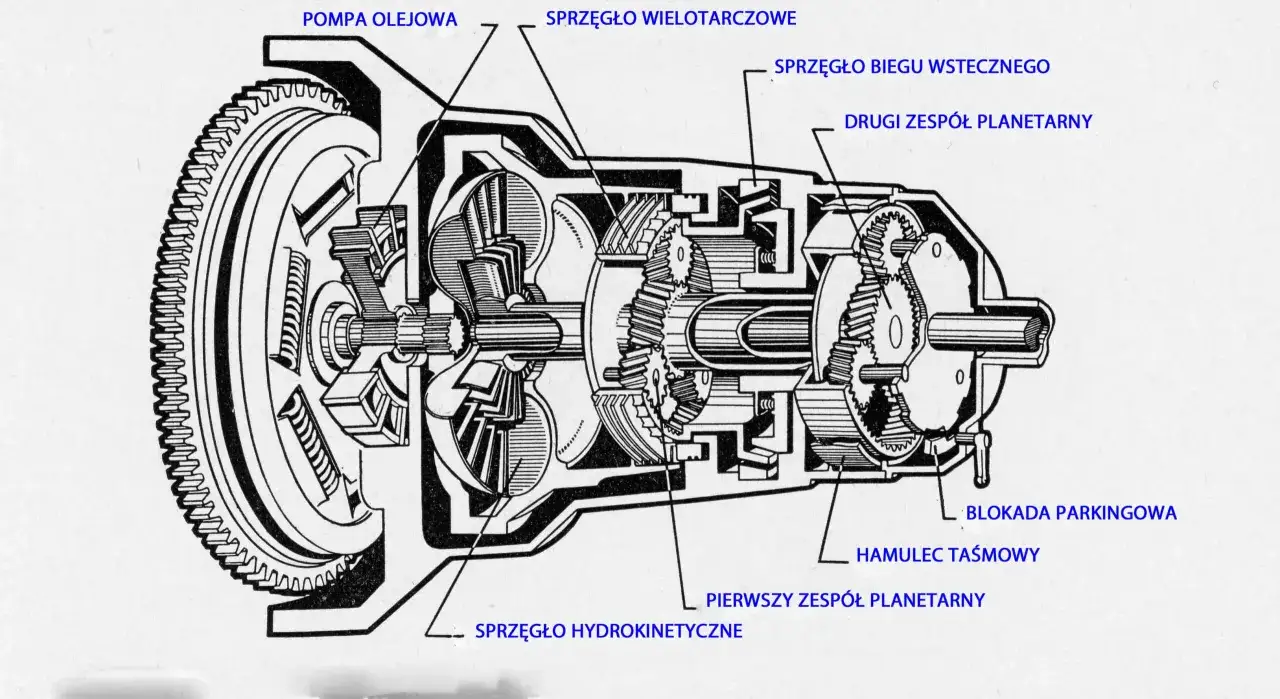

W automacie za zmianę przełożenia odpowiadają między innymi zespoły planetarne. Ich koło słoneczne, satelity i koło koronowe mogą być blokowane lub napędzane w różnych kombinacjach, co pozwala uzyskać kilka przełożeń, bieg wsteczny i luz. Za wybór konkretnego wariantu odpowiadają pakiety sprzęgieł oraz hamulców sterowane ciśnieniem oleju.
W przekładni dwusprzęgłowej biegi mogą być przygotowywane z wyprzedzeniem, co skraca czas zmiany. Nie oznacza to jednak, że jest ona zawsze trwalsza. W ruchu miejskim, podczas manewrowania i częstego pełzania sprzęgła pracują intensywnie, dlatego styl jazdy ma tu bardzo duże znaczenie.
Co najczęściej zużywa się we wnętrzu skrzyni
Najbardziej obciążone są elementy, które przenoszą moment lub uczestniczą w zmianie przełożenia. W manualnej przekładni często zużywają się synchronizatory, łożyska, koła wybranych biegów oraz mechanizm wybieraka. Nie zawsze jednak winna jest sama skrzynia.
Jeżeli biegi wchodzą ciężko, a po zgaszeniu silnika problem wyraźnie maleje, warto sprawdzić sprzęgło i układ hydrauliczny. Tarcza, docisk, łożysko oporowe albo wysprzęglik mogą nie rozłączać napędu do końca. W takiej sytuacji wymiana synchronizatora byłaby kosztowną pomyłką.
Olej może z czasem tracić właściwości, a jego poziom spadać przez nieszczelność. Opóźnianie kontroli zwykle nie daje oszczędności, ponieważ naprawa pojedynczego wycieku jest znacznie prostsza niż odbudowa przekładni z uszkodzonymi łożyskami i kołami zębatymi.
Podczas diagnostyki zwracam uwagę na kilka szczegółów:
- czy hałas pojawia się na jednym biegu, czy na wszystkich,
- czy zmienia się po wciśnięciu sprzęgła,
- czy występuje przy przyspieszaniu, czy także przy hamowaniu silnikiem,
- czy pod samochodem widać świeży olej,
- czy bieg wyskakuje pod obciążeniem, czy tylko podczas jazdy po nierównościach.
Taki opis jest dla mechanika cenniejszy niż ogólne stwierdzenie, że „skrzynia wyje”. Dźwięk, moment jego wystąpienia i reakcja na sprzęgło często pozwalają zawęzić poszukiwania jeszcze przed demontażem.
Jak dbać o przekładnię i nie pomylić objawów
Najlepsza profilaktyka jest prosta, choć wymaga konsekwencji. Trzeba używać oleju zgodnego z dokumentacją auta, kontrolować wycieki, nie opierać dłoni stale na lewarku i nie trzymać nogi na pedale sprzęgła. Niewielki nacisk może częściowo obciążać łożysko oporowe i prowadzić do jego szybszego zużycia.
Podczas postoju na światłach nie ma potrzeby przez długi czas utrzymywać wciśniętego sprzęgła. W manualu lepiej wrzucić luz i zwolnić pedał, szczególnie gdy oczekiwanie trwa dłużej niż kilka sekund. Przy ruszaniu największe szkody powoduje długie ślizganie sprzęgła połączone z wysokimi obrotami.
W automacie nie należy ignorować szarpnięć, opóźnionego załączania pozycji D lub R ani zapachu przegrzanego oleju. Wymiana płynu nie zawsze rozwiąże problem, ale jazda z nieprawidłowym ciśnieniem oleju może szybko pogłębić uszkodzenie mechatroniki lub pakietów sprzęgieł.
Nie każda skrzynia ma identyczny harmonogram serwisowy. Część producentów zaleca wymianę oleju po określonym przebiegu, inni podają warunki zależne od obciążenia, holowania i jazdy miejskiej. Dlatego przed zakupem oleju lub wykonaniem płukania trzeba sprawdzić konkretny kod przekładni, a nie tylko model samochodu.
Co warto zapamiętać przed naprawą skrzyni
Wnętrze przekładni działa jak precyzyjny układ naczyń połączonych. Koła zębate odpowiadają za przełożenie, wałki za przepływ momentu, synchronizatory za płynną zmianę, a łożyska i olej za cichą oraz stabilną pracę. Awaria jednego elementu może dawać objawy podobne do zużycia sprzęgła, mechanizmu różnicowego albo nawet łożyska koła.
Najrozsądniejsza kolejność to najpierw sprawdzić poziom i stan oleju, działanie sprzęgła oraz wybieraka, a dopiero później rozważać demontaż skrzyni. Taka diagnostyka ogranicza ryzyko wymiany sprawnych części i pozwala dobrać naprawę do rzeczywistej przyczyny, a nie do samego dźwięku lub pojedynczego zgrzytu.
