Gdy silnik zaczyna szarpać, traci moc albo zapala kontrolkę Check Engine, mały czujnik MAP często jest jednym z podejrzanych elementów. Najczęściej znajdziesz go na kolektorze dolotowym, ale w zależności od konstrukcji może być zamontowany także na przewodzie dolotowym lub połączony z kolektorem cienkim wężykiem podciśnienia. Poniżej pokazuję, gdzie szukać tego elementu, jak go rozpoznać, kiedy podejrzewać awarię i ile zwykle kosztuje naprawa.
Najważniejsze informacje o lokalizacji czujnika MAP
- Najczęstsze miejsce to kolektor dolotowy, zwykle za przepustnicą.
- W silniku turbo sensor może znajdować się na przewodzie doładowania albo w intercoolerze.
- Starsze konstrukcje mają czasem czujnik połączony z kolektorem przez wężyk podciśnienia.
- MAP ma zazwyczaj 3 lub 4 przewody i niewielką obudowę z wtyczką elektryczną.
- Sam kod błędu P0105-P0109 nie przesądza jeszcze o uszkodzeniu sensora.

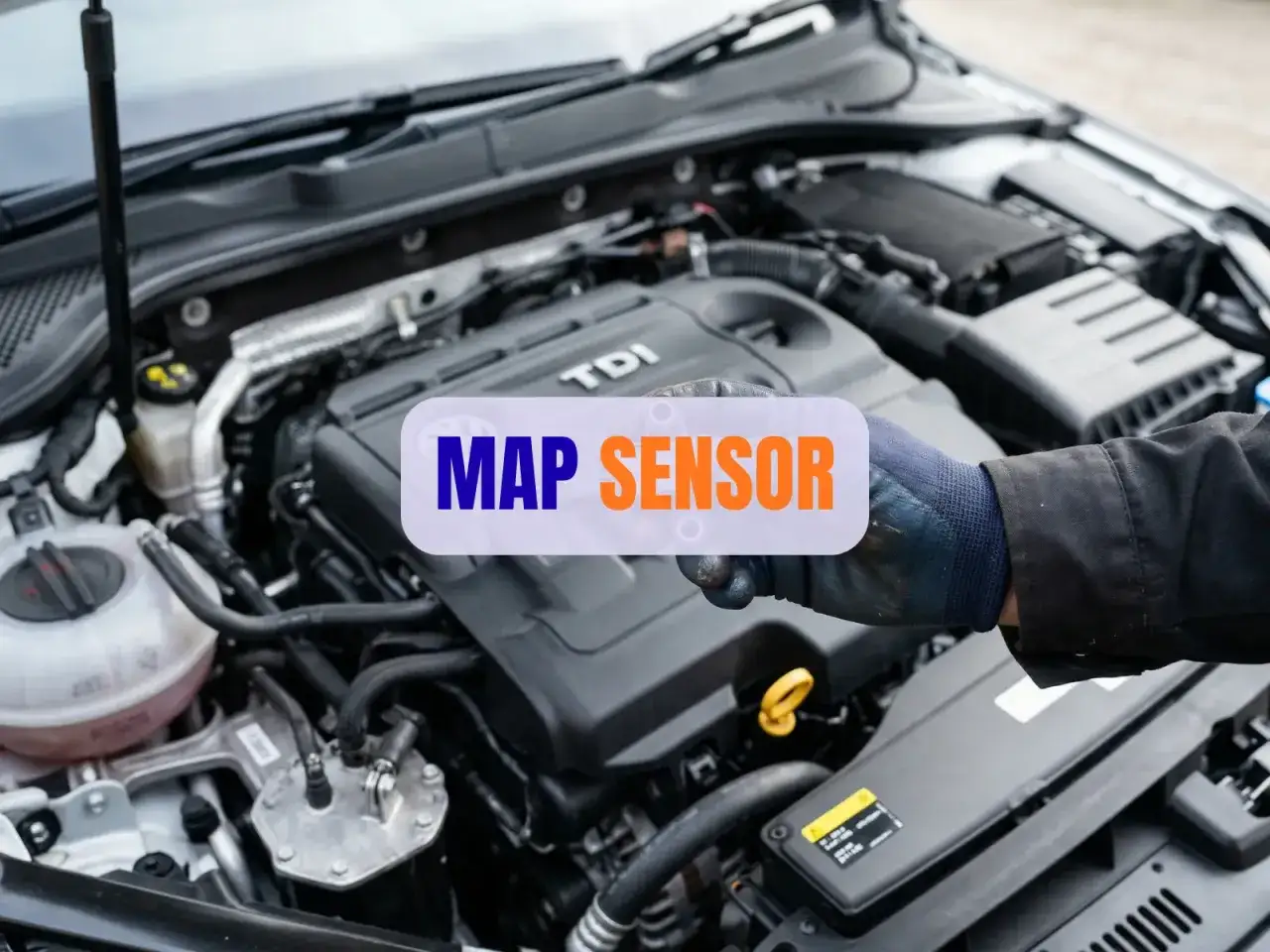

Gdzie dokładnie znajduje się MAP sensor
Najprościej zacząć od kolektora dolotowego, czyli elementu, który rozprowadza powietrze do poszczególnych cylindrów. Czujnik MAP jest zwykle przykręcony bezpośrednio do jego górnej lub bocznej części, a od strony instalacji elektrycznej prowadzi do niego krótka wtyczka.
Pod maską szukaj niewielkiego, plastikowego elementu przypominającego krótką kostkę lub walec. Nie będzie miał dużej średnicy, zwykle zajmuje kilka centymetrów, ale jego końcówka wchodzi w kanał dolotowy. W wielu autach utrzymuje go jedna śruba, zatrzask albo plastikowy uchwyt.
W silniku benzynowym wolnossącym sensor najczęściej znajduje się za przepustnicą, ponieważ właśnie tam sterownik musi znać ciśnienie panujące w kolektorze. W dieslu i silniku benzynowym z turbodoładowaniem jego położenie może być przesunięte na przewód dolotowy, rurę intercoolera albo obudowę kolektora.
Jeżeli nie widzisz czujnika na kolektorze, sprawdź przewody biegnące od turbiny i intercoolera do przepustnicy lub klapy gaszącej. W niektórych samochodach spotyka się czujnik T-MAP, który łączy pomiar ciśnienia z pomiarem temperatury powietrza. Dlatego może mieć 4 przewody zamiast typowych 3.
Jak rozpoznać go pod maską
Sama lokalizacja nie zawsze wystarczy, bo w komorze silnika znajduje się kilka podobnych czujników. MAP ma zwykle elektryczną wtyczkę i jest położony w miejscu, w którym może odczytywać ciśnienie z kolektora. Nie należy mylić go z przepływomierzem MAF, który znajduje się zazwyczaj przed przepustnicą, w rurze między filtrem powietrza a silnikiem.
| Element | Typowe miejsce | Co mierzy |
|---|---|---|
| MAP | Kolektor dolotowy lub przewód doładowania | Ciśnienie bezwzględne powietrza |
| MAF | Przewód za filtrem powietrza | Masę powietrza przepływającego do silnika |
| IAT | Przewód dolotowy lub kolektor | Temperaturę powietrza |
| Czujnik ciśnienia doładowania | Układ dolotowy silnika turbo | Ciśnienie w określonym punkcie układu doładowania |
W praktyce nazewnictwo bywa mylące. Producent może opisywać ten sam element jako czujnik ciśnienia w kolektorze, czujnik ciśnienia doładowania albo T-MAP. Dlatego przed zakupem części najlepiej sprawdzić numer OE, kod silnika lub numer VIN, a nie tylko nazwę znalezioną w sklepie.
Wersja z wężykiem podciśnienia
W starszych samochodach sensor nie zawsze jest wsunięty bezpośrednio w kolektor. Może być przykręcony do grodzi lub nadwozia, a z kolektorem łączy go cienki gumowy przewód. W takim układzie uszkodzony, sparciały albo zatkany wężyk daje objawy bardzo podobne do awarii samego czujnika.
To jeden z powodów, dla których nie polecam od razu kupować nowego elementu. Pięciominutowa kontrola przewodu i złącza może oszczędzić niepotrzebnego wydatku, szczególnie gdy samochód ma już kilkanaście lat.
Dlaczego sterownik potrzebuje informacji z MAP
MAP mierzy ciśnienie bezwzględne w układzie dolotowym i przekazuje sygnał do sterownika silnika. Na tej podstawie ECU ocenia obciążenie jednostki, dobiera dawkę paliwa, koryguje zapłon oraz w silnikach doładowanych pomaga kontrolować pracę turbiny.
Przy zamkniętej przepustnicy w kolektorze benzynowego silnika wolnossącego panuje znacznie niższe ciśnienie niż na zewnątrz. Po mocnym otwarciu przepustnicy ciśnienie rośnie. Sterownik obserwuje te zmiany i sprawdza, czy reakcja silnika odpowiada położeniu przepustnicy, obrotom oraz innym parametrom.
W silniku turbo znaczenie ma także to, po której stronie układu znajduje się sensor. Czujnik umieszczony za intercoolerem może monitorować ciśnienie powietrza, które rzeczywiście trafia do silnika. Nie każdy sensor opisany jako boost sensor jest identyczny z MAP, nawet jeśli oba mierzą ciśnienie.
Objawy problemu z czujnikiem MAP
Uszkodzenie lub zabrudzenie sensora może powodować nierówną pracę silnika, falowanie obrotów, trudności z rozruchem i ospałą reakcję na gaz. W czasie jazdy pojawia się czasem szarpanie, ograniczenie mocy albo przejście w tryb awaryjny.
- spadek mocy, szczególnie przy przyspieszaniu,
- podwyższone zużycie paliwa,
- falowanie obrotów na biegu jałowym,
- gaśnięcie po puszczeniu pedału gazu,
- trudniejszy rozruch zimnego lub ciepłego silnika,
- dymienie w silniku Diesla,
- kontrolka silnika i zapisane błędy z grupy P0105-P0109.
Objawy nie są jednak charakterystyczne wyłącznie dla MAP. Podobnie zachowuje się samochód z nieszczelnością dolotu, uszkodzonym zaworem EGR, problemem z przepustnicą, przepływomierzem albo instalacją elektryczną. Wymiana czujnika na ślepo często kończy się tym, że problem pozostaje, a właściciel płaci za sprawną część.
Jak sprawdzić MAP bez zgadywania
Diagnozę zaczynam od oględzin. Przy wyłączonym zapłonie sprawdzam, czy wtyczka jest zapięta, przewody nie są przetarte, a w otworze pomiarowym nie ma oleju, nagaru ani wilgoci. W silnikach turbo lekki olej w przewodzie dolotowym może się pojawić, ale większa ilość zanieczyszczeń wymaga znalezienia przyczyny, a nie tylko przetarcia sensora.
Kontrola przez OBD
Tester diagnostyczny pozwala odczytać błędy i podejrzeć wartości bieżące. Przy włączonym zapłonie i wyłączonym silniku odczyt ciśnienia powinien zwykle odpowiadać mniej więcej ciśnieniu atmosferycznemu. Na poziomie morza będzie to często około 95-102 kPa, ale wysokość nad poziomem morza i pogoda zmieniają ten wynik.
Na biegu jałowym benzynowy silnik wolnossący często pokazuje około 25-45 kPa, choć konkretna wartość zależy od konstrukcji, obrotów i stanu jednostki. W dieslu oraz silniku turbo interpretacja jest trudniejsza, dlatego pojedynczy odczyt nie wystarcza. Liczy się reakcja parametru na zmianę obciążenia oraz porównanie wartości zadanej z rzeczywistą.
Przeczytaj również: Kolektor w samochodzie - objawy, diagnostyka i koszty
Pomiar elektryczny
Większość czujników MAP korzysta z napięcia referencyjnego około 5 V, masy i przewodu sygnałowego. W niektórych wersjach dochodzą osobne obwody związane z pomiarem temperatury. Pomiar multimetrem ma sens tylko wtedy, gdy znamy schemat konkretnego auta, ponieważ kolory przewodów i zakresy napięć różnią się między producentami.
Nie radzę wciskać przypadkowej sondy w zaciski wtyczki. Można rozgiąć styki i stworzyć nową usterkę. Bezpieczniej użyć przejściówki pomiarowej albo zlecić sprawdzenie warsztatowi, zwłaszcza gdy błąd pojawia się okresowo.
Czyszczenie, wymiana i realny koszt naprawy
Jeśli sensor jest zabrudzony olejem lub osadem, można go wyjąć i oczyścić środkiem przeznaczonym do elektroniki albo czujników. Preparat powinien odparowywać bez pozostawiania filmu. Nie używam do tego agresywnego płynu do hamulców, benzyny ani metalowych narzędzi, bo membrana pomiarowa jest delikatna.
Przed demontażem wyłącz zapłon, a w silniku turbo poczekaj, aż element ostygnie. Po wyjęciu trzeba sprawdzić uszczelkę. Nieszczelny O-ring może powodować fałszywe odczyty nawet po zamontowaniu sprawnego czujnika.
Orientacyjne koszty w Polsce w 2026 roku wyglądają następująco:
| Zakres pracy | Orientacyjny koszt |
|---|---|
| Odczyt błędów i podstawowa diagnostyka | 100-250 zł |
| Czyszczenie sensora | 0-150 zł |
| Czujnik aftermarket | 100-600 zł |
| Czujnik OE lub markowy odpowiednik | 300-1000 zł |
| Wymiana w warsztacie | 80-250 zł |
Podane kwoty są przybliżone. Cena rośnie, gdy sensor jest trudno dostępny, zintegrowany z innym modułem albo występuje razem z pomiarem temperatury. Po montażu warto skasować błędy, wykonać jazdę próbną i ponownie sprawdzić parametry. Adaptacja nie zawsze jest wymagana, ale niektóre sterowniki mogą potrzebować procedury opisanej przez producenta.
Co sprawdzić, zanim zamówisz nową część
- Porównaj numer na starym sensorze z numerem katalogowym dla konkretnego silnika.
- Sprawdź, czy problem nie wynika z pękniętego wężyka podciśnienia lub nieszczelnego dolotu.
- Obejrzyj piny wtyczki, bo korozja potrafi udawać awarię czujnika.
- Nie zakładaj, że każdy błąd MAP oznacza konieczność wymiany elementu.
- Po naprawie sprawdź wartości bieżące, a nie tylko to, czy zgasła kontrolka.
Najkrótsza odpowiedź na pytanie, gdzie jest MAP sensor, brzmi więc: najczęściej na kolektorze dolotowym, za przepustnicą. W samochodzie z turbodoładowaniem trzeba dodatkowo obejrzeć przewody między turbiną, intercoolerem i silnikiem. Jeśli lokalizacja nadal nie jest oczywista, numer VIN i schemat układu dolotowego będą pewniejszym źródłem niż podobne zdjęcie znalezione dla innej wersji silnikowej.
