Samochód może mieć świeżo założone opony, a mimo to ściągać na bok, nierówno zużywać bieżnik albo zostawiać kierownicę przekręconą podczas jazdy na wprost. W takich sytuacjach trzeba sprawdzić nie tylko zbieżność, lecz także pełne ustawienie geometrii, czyli parametry zbieżności kół, pochylenia i prowadzenia osi. Wyjaśniam, co oznaczają poszczególne wartości, jak czytać wydruk z pomiaru, kiedy regulacja ma sens i ile może kosztować w polskim serwisie.
Najważniejsze informacje o ustawieniu geometrii
- Zbieżność określa, czy koła jednej osi są skierowane do siebie, czy na zewnątrz.
- Camber, czyli kąt pochylenia koła, wpływa głównie na kontakt opony z nawierzchnią i zużycie bieżnika.
- Caster odpowiada za stabilność auta oraz samoczynny powrót kierownicy.
- Nie istnieje jedna uniwersalna norma dla wszystkich samochodów. Liczą się dane konkretnego modelu, wersji i obciążenia.
- Pełna geometria 3D w Polsce kosztuje najczęściej około 220-350 zł, ale zakres regulacji może zmienić cenę.
Co naprawdę mierzy geometria kół
Potocznie mówi się o ustawieniu zbieżności, choć warsztat mierzy znacznie więcej. Geometria opisuje wzajemne położenie kół, osi i elementów zawieszenia względem nadwozia oraz kierunku jazdy. Sama korekta zbieżności nie naprawi skrzywionej osi, zużytego wahacza ani wygiętej zwrotnicy.
Zbieżność, czyli toe
Zbieżność oglądana z góry pokazuje, czy przednie krawędzie kół są bliżej siebie niż tylne. Gdy koła są skierowane lekko do środka, mówimy o zbieżności dodatniej, czyli toe-in. Gdy rozchodzą się na zewnątrz, występuje rozbieżność, określana jako toe-out.
To właśnie ten parametr najczęściej odpowiada za szybkie i nierówne ścieranie opon. Niewielka różnica na wydruku może mieć duże znaczenie, ponieważ podczas jazdy koło cały czas próbuje zmienić kierunek toczenia, a bieżnik zaczyna pracować bokiem.
Pochylenie koła, czyli camber
Camber opisuje odchylenie koła od pionu, patrząc na samochód od przodu. Ujemne pochylenie oznacza, że górna część koła jest skierowana do środka nadwozia, a dodatnie, że odchyla się na zewnątrz.
Umiarkowane ujemne pochylenie może poprawiać zachowanie auta w zakrętach, ale zbyt duża wartość często kończy się zużyciem wewnętrznego barku opony. Nie wolno jednak oceniać cambera wyłącznie na oko. W wielu samochodach niewielkie odchylenie jest fabrycznie dopuszczone, a zakres regulacji zależy od konstrukcji zawieszenia.
Wyprzedzenie osi zwrotnicy, czyli caster
Caster jest widoczny z boku pojazdu i określa pochylenie osi, wokół której skręca koło. Wpływa na stabilność podczas jazdy na wprost, siłę potrzebną do skręcania oraz powrót kierownicy po wyjściu z zakrętu.
Nierówne wartości lewej i prawej strony mogą powodować ściąganie auta, nawet gdy zbieżność ustawiono prawidłowo. W praktyce często widzę, że kierowca wymienia opony, a problemem okazuje się właśnie różnica casterów po uderzeniu w krawężnik.
Kąt znoszenia i oś geometryczna jazdy
Na wydruku może pojawić się również kąt znoszenia, nazywany thrust angle. Pokazuje on, w którą stronę faktycznie „patrzy” oś tylna względem osi samochodu. Jeżeli tylne koła są ustawione krzywo, kierowca może mieć wrażenie, że jedzie prosto z przekręconą kierownicą.
Ten parametr jest szczególnie ważny w autach z regulowaną tylną osią. Geometrię powinno ustawiać się od tyłu do przodu, ponieważ przednia oś musi zostać dopasowana do rzeczywistego kierunku jazdy całego samochodu.
Jak czytać wydruk z pomiaru
Wydruk z urządzenia pokazuje zwykle wartości zmierzone, zakres dopuszczalny oraz wynik po regulacji. Jednostką może być stopień, minuta kątowa albo milimetr. Jeden stopień ma 60 minut kątowych, dlatego zapis 0°10' oznacza dziesięć minut, a nie dziesięć stopni.
| Parametr | Co oznacza | Typowe objawy odchylenia |
|---|---|---|
| Zbieżność toe | Ustawienie kół względem siebie widziane z góry | Ścieranie bieżnika, nerwowe prowadzenie, krzywa kierownica |
| Camber | Pochylenie koła względem pionu | Zużycie wewnętrznego lub zewnętrznego barku opony |
| Caster | Pochylenie osi skrętu widziane z boku | Ściąganie, słaby powrót kierownicy, niestabilność |
| Thrust angle | Kierunek jazdy wyznaczany przez tylną oś | Przekrzywiona kierownica i „jazda po skosie” |
Nie należy porównywać odczytu z przypadkową tabelą znalezioną w internecie. Dopuszczalne wartości różnią się między wersjami silnikowymi, rodzajami zawieszenia, rozmiarem kół i wysokością nadwozia. Decydujące są dane producenta dla konkretnego samochodu.
Równie istotna jest różnica między stronami. Obie wartości mogą mieścić się w tolerancji, ale ich wzajemna różnica może powodować ściąganie. Dlatego patrzę nie tylko na zielony lub czerwony kolor na ekranie, lecz także na symetrię lewej i prawej strony.
Kiedy ustawienie geometrii ma sens
Pomiar warto wykonać po wymianie końcówek drążków kierowniczych, wahaczy, tulei, sprężyn, amortyzatorów lub innych elementów wpływających na położenie koła. Potrzebny jest również po mocnym uderzeniu w krawężnik, dziurę albo przeszkodę. Nowe opony nie są powodem do pominięcia pomiaru, jeśli stare zużywały się nierówno.
Przeczytaj również: Trzeszczenie przy skręcaniu kierownicą na postoju - co oznacza?
Najczęstsze sygnały ostrzegawcze
- samochód wyraźnie ściąga na jedną stronę,
- kierownica nie wraca płynnie po skręcie,
- kierownica jest krzywo podczas jazdy na wprost,
- bieżnik ściera się tylko od wewnątrz lub od zewnątrz,
- auto wymaga ciągłych korekt na prostej drodze,
- pojazd zachowuje się inaczej podczas hamowania.
Trzeba jednak odróżnić geometrię od problemów z oponami. Nierówne ciśnienie, uszkodzona opona, różna głębokość bieżnika albo zapieczony zacisk hamulcowy również mogą powodować ściąganie. Dlatego przed pomiarem sprawdzam ciśnienie, luzy i stan ogumienia.
Regulacja nie ma trwałego sensu, gdy zawieszenie ma luz. Zużyta tuleja może zmienić ustawienie koła podczas przyspieszania i hamowania, mimo że na stanowisku pomiarowym wszystko wygląda poprawnie. W takiej sytuacji najpierw naprawia się przyczynę, a dopiero później ustawia geometrię.
Jak wygląda prawidłowy pomiar i regulacja
Samochód powinien trafić na równe stanowisko, z kołami ustawionymi zgodnie z procedurą producenta. Opony muszą mieć właściwe ciśnienie, a auto powinno być przygotowane tak, jak przewidziano dla pomiaru, na przykład z określonym poziomem paliwa lub obciążeniem.
- Kontrola wstępna obejmuje ciśnienie, ogumienie, luzy w zawieszeniu i układzie kierowniczym.

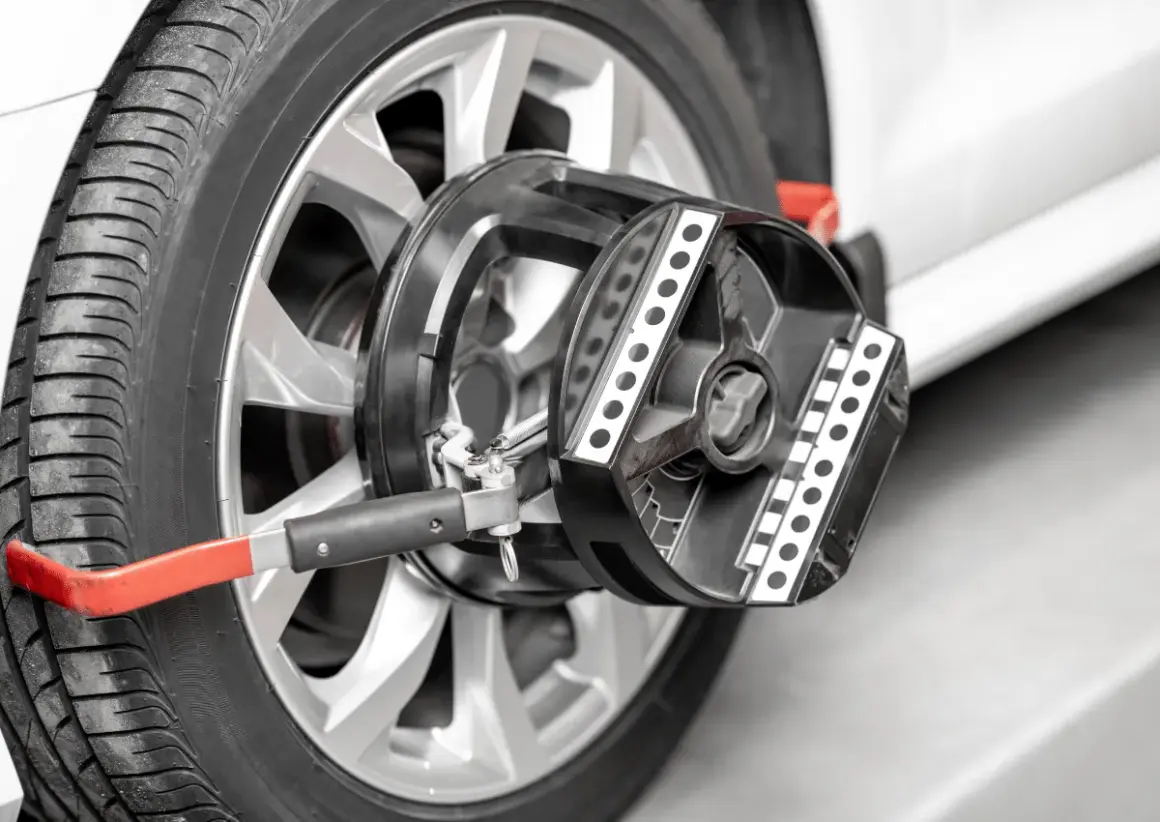

- Na kołach montuje się głowice pomiarowe lub tarcze współpracujące z kamerami 3D.
- Sprawdza się wartości obu osi, a nie tylko przednich kół.
- Mechanik reguluje elementy, które mają fabryczny zakres regulacji.
- Po korekcie wykonuje się pomiar kontrolny i drukuje wynik.
Urządzenie 3D nie oznacza automatycznej naprawy. Pokazuje odchylenie, ale nie odkręci zapieczonej śruby ani nie rozpozna każdej deformacji nadwozia. Najważniejsza jest interpretacja wyniku i kolejność regulacji, nie sama nazwa stanowiska.
W prostym aucie korekta jednej osi może zająć około 30-60 minut. Pełna geometria po naprawie zawieszenia trwa dłużej, zwłaszcza gdy śruby regulacyjne są skorodowane. Orientacyjny koszt kontroli lub ustawienia jednej osi zaczyna się zwykle od około 100-180 zł, a pełna geometria obu osi kosztuje najczęściej 220-350 zł. W samochodach sportowych, dostawczych i z zapieczonymi elementami rachunek może być wyższy.
Najczęstsze błędy przy ustawianiu kół
Pierwszy błąd to ustawianie samej zbieżności bez sprawdzenia tylnej osi. Taka usługa może chwilowo poprawić zachowanie auta, ale nie usunie problemu z kątem znoszenia ani z asymetrią zawieszenia.
Drugi błąd polega na regulowaniu samochodu z luzami. Jeżeli końcówka drążka lub tuleja wahacza pracuje w niekontrolowany sposób, wynik po wyjeździe z warsztatu może szybko przestać odpowiadać rzeczywistości.
Niepokoi mnie także ustawianie wszystkich wartości „na zero” bez sprawdzenia danych producenta. Zero nie zawsze oznacza wartość prawidłową. Konstruktor może przewidywać konkretną zbieżność dodatnią, ujemny camber albo różne wartości dla osi przedniej i tylnej.
Na koniec warto sprawdzić, czy kierownica została zablokowana w położeniu jazdy na wprost i czy po regulacji wykonano jazdę próbną. Krzywa kierownica po dobrze wyglądającym pomiarze jest sygnałem, że procedura mogła zostać wykonana niedokładnie albo problem leży w innym elemencie.
Dobra geometria zaczyna się od diagnozy, nie od pokrętła
Najrozsądniej traktować ustawienie kół jako końcowy etap naprawy zawieszenia. Najpierw trzeba znaleźć przyczynę, sprawdzić stan opon i ciśnienie, a dopiero potem porównać odczyty z danymi dla konkretnego modelu.
Po prawidłowej regulacji samochód powinien stabilnie utrzymywać kierunek, a kierownica powinna wracać do położenia wyjściowego bez ciągłych korekt. Jeżeli mimo prawidłowych wartości auto nadal ściąga, trzeba sprawdzić hamulce, opony, wysokość zawieszenia oraz ewentualne ślady wcześniejszej kolizji. Sam wydruk z geometrii jest wskazówką diagnostyczną, a nie gwarancją usunięcia każdej usterki.
