Gdy turbina raz ładuje za mocno, a innym razem samochód wyraźnie traci moc, winowajcą może być niewielki element po stronie wydechowej. Wastegate, czyli zawór upustowy turbosprężarki, kontroluje ciśnienie doładowania i chroni silnik przed niebezpiecznym przeładowaniem. Wyjaśniam, jak działa, czym różni się wersja wewnętrzna od zewnętrznej, jakie daje objawy awarii i jak podejść do diagnostyki.
Mały zawór, który decyduje o bezpiecznym doładowaniu
- Wastegate omija turbinę, kierując część spalin bezpośrednio do układu wydechowego.
- Jego zadaniem jest ograniczenie prędkości obrotowej turbo i ciśnienia doładowania.
- W samochodach seryjnych najczęściej spotyka się wastegate wewnętrzny.
- Typowe objawy usterki to utrata mocy, przeładowanie, szarpanie lub metaliczne grzechotanie.
- Zawór upustowy nie jest tym samym co blow-off ani zmienna geometria VGT.

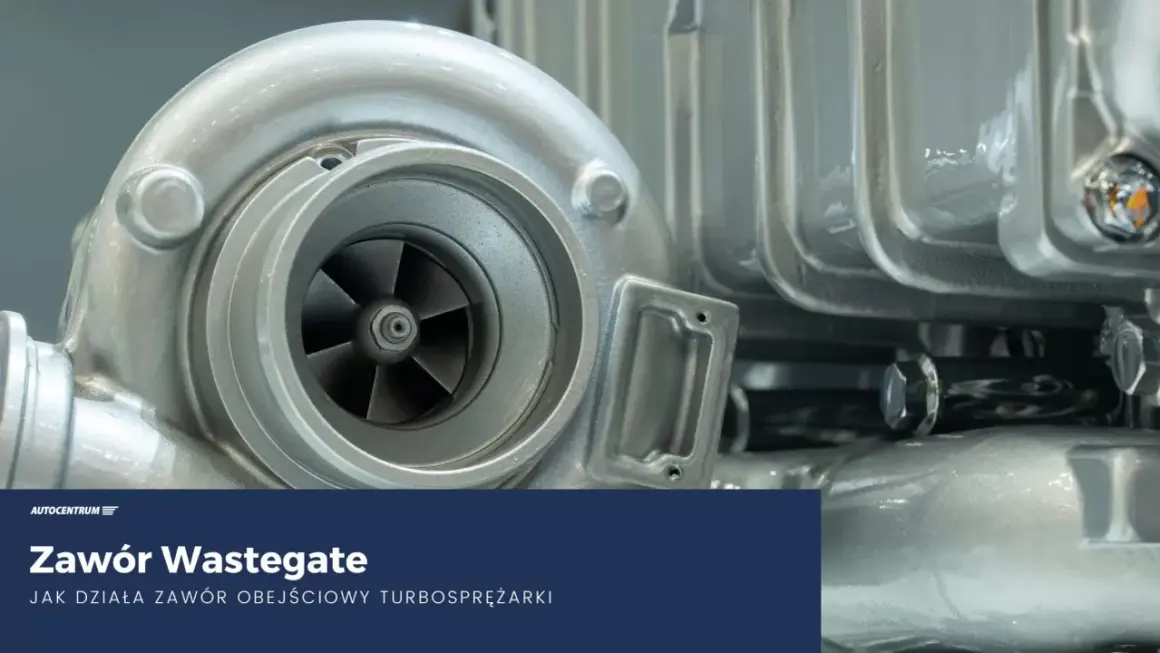

Wastegate, czyli co to za element w turbosprężarce
Wastegate to zawór obejściowy po stronie wydechowej turbosprężarki. Kiedy pozostaje zamknięty, spaliny przepływają przez turbinę i rozpędzają jej wirnik. Gdy ciśnienie doładowania zbliża się do ustalonego poziomu, zawór otwiera dodatkowy kanał i część spalin omija turbinę.
Dzięki temu turbo nie rozpędza się bez kontroli. To ważne, ponieważ zbyt wysokie doładowanie może powodować spalanie stukowe w silniku benzynowym, wzrost temperatury spalin, przeciążenie tłoków oraz uszkodzenie samej turbosprężarki. W dieslu przeładowanie często kończy się wejściem sterownika w tryb awaryjny.
Jak działa zawór upustowy krok po kroku
- Silnik wytwarza spaliny, które napędzają turbinę.
- Turbina obraca sprężarkę, a ta wtłacza więcej powietrza do silnika.
- Czujniki mierzą ciśnienie doładowania i obciążenie jednostki.
- Siłownik wastegate otwiera klapę, gdy wymagany poziom ciśnienia zostaje osiągnięty.
- Część spalin omija turbinę, dzięki czemu jej prędkość i doładowanie spadają do bezpiecznej wartości.
Najprościej porównać ten mechanizm do zaworu bezpieczeństwa. Nie zwiększa on mocy sam z siebie, lecz pozwala turbosprężarce pracować w granicach zaplanowanych przez producenta. Właśnie dlatego ingerowanie w długość cięgna albo ustawienie siłownika bez pomiarów jest ryzykowne.
Wewnętrzny i zewnętrzny wastegate mają inne zastosowanie
Pod względem zasady pracy oba rozwiązania robią to samo, ale różnią się konstrukcją i możliwościami. W samochodach seryjnych dominują zawory zintegrowane z obudową turbiny, natomiast rozwiązania zewnętrzne pojawiają się głównie w samochodach sportowych i mocno zmodyfikowanych.
| Rodzaj | Budowa i miejsce montażu | Zalety | Ograniczenia |
|---|---|---|---|
| Wewnętrzny | Klapa znajduje się w obudowie turbiny, a spaliny wracają do głównego układu wydechowego. | Mały, cichy, prosty i zwykle tańszy w produkcji. | Ograniczony przepływ oraz mniejsze możliwości strojenia przy dużej mocy. |
| Zewnętrzny | Oddzielny zawór montowany przy kolektorze wydechowym lub obudowie turbiny. | Lepsza kontrola ciśnienia, większy przepływ i wymienne sprężyny. | Wyższy koszt, więcej miejsca i konieczność przebudowy układu wydechowego. |
Do seryjnego auta z fabryczną turbosprężarką nie ma sensu montować zewnętrznego zaworu tylko dlatego, że wygląda bardziej profesjonalnie. Wewnętrzny wastegate zwykle w zupełności wystarcza. Zewnętrzny wariant ma uzasadnienie dopiero wtedy, gdy seryjna klapa nie radzi sobie z przepływem spalin albo projekt wymaga precyzyjnego sterowania przy wysokiej mocy.
Za otwieranie wastegate odpowiada siłownik i sterownik silnika
Sam zawór jest tylko częścią układu. Za jego ruch odpowiada siłownik, który może być sterowany ciśnieniem, podciśnieniem albo elektrycznie. W starszych konstrukcjach spotyka się prosty siłownik pneumatyczny ze sprężyną, a w nowszych silnikach coraz częściej stosuje się elektroniczny aktuator z czujnikiem położenia.
Między źródłem ciśnienia a siłownikiem często pracuje elektrozawór sterujący. Komputer silnika zmienia jego działanie na podstawie między innymi obrotów, obciążenia, temperatury i wartości zmierzonego doładowania. Dlatego problem z wastegate nie zawsze oznacza uszkodzoną klapę. Przyczyną może być także pęknięty przewód, nieszczelność, elektrozawór albo błędny odczyt czujnika.
Przeczytaj również: Zapowietrzony układ chłodzenia? Objawy i bezpieczne odpowietrzanie
Wastegate a zmienna geometria turbiny
W turbosprężarce ze zmienną geometrią VGT lub VNT przepływ spalin reguluje zestaw ruchomych kierownic. Kierownice zmieniają przekrój kanałów wokół turbiny, co pomaga szybko zbudować ciśnienie przy niskich obrotach i ograniczyć je przy wyższych.
Nie oznacza to jednak, że każdy silnik z VGT nie ma wastegate. W wielu konstrukcjach funkcje te są rozdzielone, a w innych zmienna geometria pełni główną rolę w regulacji przepływu. Nie należy utożsamiać obu rozwiązań bez sprawdzenia konkretnej turbosprężarki.
Objawy uszkodzonego wastegate łatwo pomylić z awarią turbo
Najczęściej pojawia się spadek mocy, ale sam ten objaw nie wystarcza do postawienia diagnozy. Podobnie zachowuje się nieszczelny intercooler, zapchany filtr powietrza, problem z EGR-em, uszkodzony przepływomierz albo zużyta turbosprężarka.
| Objaw | Co może oznaczać |
|---|---|
| Samochód nie rozwija mocy | Wastegate może pozostawać otwarty, siłownik nie pracuje albo układ ma nieszczelność. |
| Przeładowanie i nagła utrata mocy | Zawór może się zacinać w pozycji zamkniętej, a sterownik odcinać doładowanie ochronnie. |
| Szarpanie podczas przyspieszania | Ciśnienie doładowania może niestabilnie rosnąć i spadać. |
| Metaliczne grzechotanie | Możliwe jest zużycie klapy, ośki, tulejki lub luz na cięgnie. |
| Kontrolka silnika | Sterownik wykrył rozbieżność między ciśnieniem wymaganym a rzeczywistym. |
Charakterystyczny bywa również kod błędu związany z underboostem lub overboostem, czyli zbyt małym albo zbyt dużym doładowaniem. Nie jest on jednak dowodem, że trzeba od razu wymieniać turbosprężarkę. Kod mówi o wyniku problemu, a nie zawsze o jego źródle.
Z mojego punktu widzenia szczególnie zdradliwe jest grzechotanie na biegu jałowym lub przy puszczaniu gazu. Może wskazywać na luz mechanizmu, ale podobny dźwięk potrafi powodować osłona termiczna, nieszczelność wydechu albo zupełnie inny element. Hałas trzeba potwierdzić oględzinami i pomiarem, nie samym odsłuchem.
Diagnostyka powinna zacząć się od prostych kontroli
Najpierw sprawdza się przewody podciśnienia lub ciśnienia, wtyczki, wiązkę elektryczną oraz połączenia dolotu. Pęknięty cienki przewód może dawać objawy bardzo podobne do awarii drogiego aktuatora, a jego wymiana zajmuje czasem kilka minut.
W warsztacie warto wykonać odczyt błędów, porównać ciśnienie zadane z rzeczywistym i przeprowadzić jazdę testową z rejestracją parametrów. Przy siłowniku pneumatycznym sprawdza się, czy cięgno porusza się płynnie i utrzymuje podciśnienie. Przy wersji elektrycznej potrzebny jest test elementu wykonawczego oraz kontrola pozycji zadanej i rzeczywistej.
- Nie reguluj długości cięgna metodą prób i błędów.
- Nie blokuj klapy w pozycji zamkniętej, aby „zyskać więcej mocy”.
- Nie wymieniaj całej turbiny przed sprawdzeniem przewodów i sterowania.
- Po naprawie usuń przyczynę, a nie tylko skasuj błąd z pamięci sterownika.
Orientacyjnie sama diagnostyka układu doładowania kosztuje w niezależnym serwisie około 150-400 zł, zależnie od zakresu pomiarów i dostępu do turbiny. Wymiana przewodu lub elektrozaworu może zamknąć się w kilkuset złotych, natomiast uszkodzony elektroniczny aktuator albo element zintegrowany z turbosprężarką może oznaczać koszt od kilkuset do ponad 1500 zł. Całkowita wymiana turbo to już często kilka tysięcy złotych, dlatego prawidłowa diagnoza ma realne znaczenie finansowe.
Nie myl wastegate z blow-offem
Wastegate działa po stronie wydechowej i reguluje ilość spalin napędzających turbinę. Blow-off valve, nazywany też zaworem upustowym sprężarki, znajduje się po stronie dolotowej i wypuszcza albo zawraca sprężone powietrze, gdy kierowca nagle zamyka przepustnicę.
| Element | Gdzie pracuje | Główne zadanie |
|---|---|---|
| Wastegate | Strona wydechowa | Ogranicza prędkość turbiny i poziom doładowania. |
| Blow-off lub bypass valve | Strona dolotowa | Rozładowuje ciśnienie przed sprężarką po zamknięciu przepustnicy. |
| VGT lub VNT | Obudowa turbiny | Zmienia kierunek i przekrój przepływu spalin za pomocą ruchomych kierownic. |
To rozróżnienie ma znaczenie podczas rozmowy z mechanikiem. Głośne syknięcie po odjęciu gazu nie musi oznaczać problemu z wastegate, tak jak brak charakterystycznego dźwięku nie potwierdza jego awarii. Każdy z tych elementów ma inne objawy uszkodzenia i wymaga osobnej kontroli.
Sprawny zawór chroni turbo bardziej niż efektowny tuning
W seryjnym samochodzie najważniejsze są szczelność układu, prawidłowe sterowanie i zgodność części z konkretnym silnikiem. Sam montaż większego wastegate nie poprawi osiągów, jeśli ograniczeniem jest intercooler, układ paliwowy, mapa sterownika albo sama turbosprężarka.
Gdy pojawia się utrata mocy, szarpanie lub kontrolka silnika, rozsądna kolejność to odczyt błędów, kontrola przewodów, pomiar doładowania i dopiero później demontaż turbiny. Wastegate jest niewielkim elementem, ale jego prawidłowa praca decyduje o trwałości całego układu. Szybka, metodyczna diagnoza zwykle kosztuje mniej niż wymiana sprawnej turbosprężarki na chybił trafił.
